Размери и дебелини на термопанели: как да изберете правилната

Сред първите неща, които е добре да уточните, когато изисквате оферта за хале, склад, навес или жилищна сграда е правилният размер на термопанелите – ширина, дължина и дебелина. От дебелината зависят топлоизолацията, разстоянието между столиците и пожарната класификация. От дължината зависи колко снадки ще има покривът, а от ширината – колко панела ще поръчате. В тази статия ще видите стандартните размери на термопанели за покрив и за стени от нашата гама, какво означава записът „80/40“ при покривните панели и как да изберете правилната дебелина в 5 стъпки.

Накратко: Полезната ширина на повечето термопанели е 1000 мм, дължината се произвежда по заявка – обикновено от 2 до 12–18,5 м според сърцевината, а дебелината е от 30–40 мм за навеси до 210 мм за покриви с високи изисквания към топлоизолацията. Термопанели 20 мм (2 см) в стандартната гама не се предлагат – по-долу ще обясним защо и какво да изберете вместо тях.

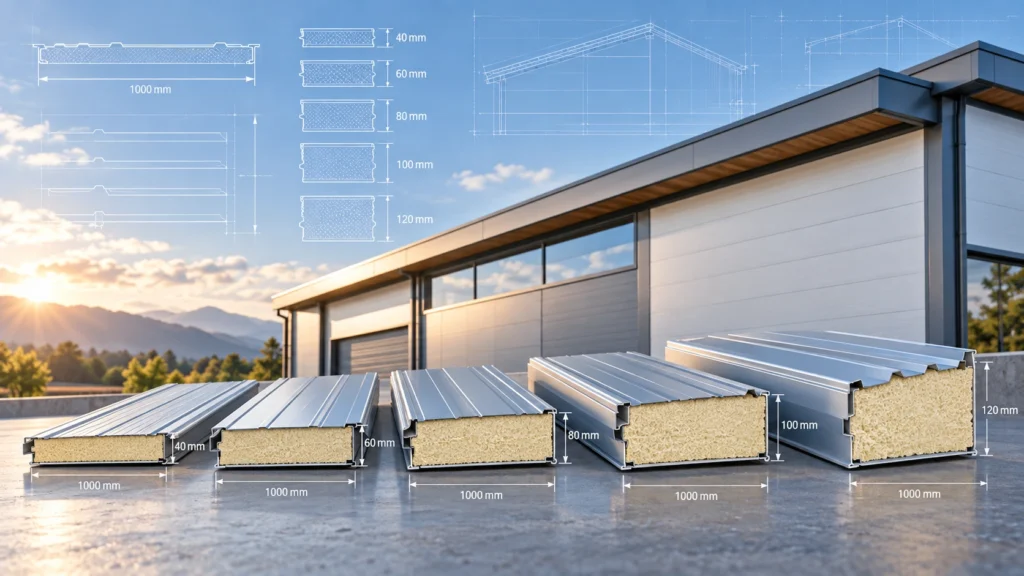

Основните размери на термопанели: ширина, дължина и дебелина

Всеки сандвич панел се описва с три размера и когато търсите размери на термопанели в каталог или оферта, ще ги видите винаги в тази последователност. Те се посочват в техническия лист и в офертата и трябва да бъдат съгласувани с проекта още преди поръчката.

Полезна (покривна) ширина

Полезната ширина е размерът, който панелът покрива след монтажа, когато вече е застъпен със съседния. При термопанелите от нашата гама тя е 1000 мм. Общата ширина е малко по-голяма – например 1050, 1059 или 1083 мм – заради замъка или застъпващата вълна. Затова в техническите листове ширината често е записана като „1000/1083 мм“ – модулна/обща.

За изчисляване на количеството винаги работете с полезната ширина. Ако покривът е широк 30 м по стрехата, Ви трябват 30 панела на скат, а не 28, както би излязло, ако делите на общата ширина.

Дължина

Дължината на термопанелите се произвежда по заявка, с точност до сантиметри. Именно тук се крие най-голямото предимство на сандвич панела: един елемент може да покрие цял скат или цялата височина на стената без хоризонтални снадки. Ориентировъчните граници в нашата гама са:

• Панели с PIR сърцевина – от 2,0 до 18,5 м, а по специална заявка до 21 м.
• Панели с минерална вата – от 2,0 до 12 м (стенният SP2D W – от 0,5 до 12 м).
• Покривен панел тип керемида – от 1,75 до 14 м, със стъпка 350 мм, която следва редовете на керемидата.

При избора на дължина мислете и за транспорта. Стандартното ремарке е дълго около 13,6 м, така че по-дългите панели изискват специален транспорт и по-внимателно разтоварване и монтаж.

Дебелина

Дебелината е размерът, от който зависи най-много – топлоизолацията, носимоспособността, теглото и цената. При стенните панели тя е една стойност, например 100 мм. При трапецовидните покривни панели се посочват две стойности, например 140/100 мм:

• първото число (140 мм) е общата височина на панела, измерена до върха на трапецовидния гребен;
• второто число (100 мм) е дебелината на изолационната сърцевина в плоската част между гребените.

Това е най-честата причина за объркване, когато клиентите сравняват размери на термопанели от различни оферти. Уверете се, че сравнявате една и съща стойност. Покривен панел „100 мм“ при един доставчик може да означава 100/60, а при друг – 140/100. Разликата в топлоизолацията е значителна.

Размери на термопанели за покрив – таблица

Ако търсите „покривни термопанели размери“ или „термопанели за покрив размери“, таблицата по-долу е най-бързият отговор. Покривните термопанели в нашата гама са с три вида сърцевина: PIR (полиизоцианурат), минерална вата и полиуретан за панела тип керемида. Ето основните размери на термопанели за покрив според техническите листове на продуктите:

Покривен панел	Сърцевина	Дебелини (мм)	Дължина (м)	U (W/m²K)	Реакция на огън
SP2С PIR	PIR	80/40, 100/60, 120/80, 140/100, 160/120, 210/170	2,0–18,5 (до 21)	0,47 → 0,12	B-s2,d0 / B-s1,d0
SPC W	Минерална вата	140/100, 190/150	2,0–12,0	0,41 / 0,29	A2-s1,d0
Панел тип керемида PU Tile	PUR / PIR	40–90	1,75–14,0	0,52 → 0,25	B-s1-d0 (PIR)

По-подробно, при покривния панел SP2С PIR размерите и стойностите по дебелини са следните:

Дебелина (мм)	U-стойност (W/m²K)	Тегло (кг/м²)
80/40	0,47	10,0
100/60	0,32	11,0
120/80	0,24	11,5
140/100	0,20	12,5
160/120	0,17	13,0
210/170	0,12	16,0

Всички покривни модели и доставчици ще намерите в категорията покривни термопанели.

Размери на термопанели за стени – таблица

Размери на термопанели за стени се избират по същата логика, но с по-малко параметри. Стенните панели имат гладка или леко профилирана външна облицовка и скрито закрепване в замъка. Дебелината им е една стойност. Ето размерите на два от най-търсените стенни модела:

Стенен панел	Дебелина (мм)	U (W/m²K)	Тегло (кг/м²)	Звукоизолация Rw
SP2D PIR	60	0,36	12,0	24 dB
SP2D PIR	80	0,27	12,5	24 dB
SP2D PIR	100	0,21	13,5	24 dB
SP2D W (мин. вата)	100	0,43	21,5	34 dB
SP2D W (мин. вата)	120	0,35	23,8	32 dB
SP2D W (мин. вата)	140	0,31	26,1	32 dB
SP2D W (мин. вата)	160	0,27	28,3	32 dB

Сравнението показва основното правило: при еднаква дебелина PIR изолира около два пъти по-добре от минералната вата, а минералната вата е негорима (A2) и по-добре поглъща шума. Затова при еднакви изисквания за топлоизолация панелът с минерална вата винаги е по-дебел и по-тежък. Пълната гама стенни модели ще намерите в категорията сандвич панели Ruukki.

Размери на термопанели от различни доставчици

Предлагаме панели от два производителя – Ruukki и TeraSteel Сърбия. Основните размери на термопанели при двата доставчика са сходни: полезна ширина 1000 мм и дължина по заявка. Разликите са в гамата от дебелини, сърцевините и сроковете. Ruukki произвежда панели с PIR и минерална вата и е подходящ избор при високи изисквания към пожарната безопасност и дълготрайността. TeraSteel предлага и PUR сърцевина, и по-тънки панели от 30 мм, което го прави удобен при по-ограничен бюджет и по-кратки срокове. При запитване посочете кои размери на термопанели са Ви нужни, а ние ще предложим подходящия доставчик.

Как дебелината влияе на свойствата на панела

От всички размери на термопанели дебелината е параметърът, който най-силно променя поведението на панела в сградата.

Топлоизолация

Колкото по-дебела е сърцевината, толкова по-ниска е U-стойността – тоест по-малко топлина преминава през стената или покрива. Зависимостта не е линейна: преминаването от 80/40 на 120/80 при покривния PIR панел намалява U почти наполовина (от 0,47 на 0,24), а от 160/120 на 210/170 – само от 0,17 на 0,12. След определена дебелина всеки допълнителен сантиметър носи все по-малка икономия.

Носимоспособност и разстояние между столиците

По-дебелият панел е по-твърд и може да премине по-голям отвор между столиците или да понесе по-голямо снегово натоварване при същия отвор. Затова дебелината се проверява и по таблиците за натоварване на производителя, а не само по U-стойността. При покривите в планински райони често дебелината се определя именно от снега, а не от топлоизолацията.

Тегло

При PIR панелите теглото расте бавно с дебелината – покривният SP2С PIR тежи между 10 и 16 кг/м². Панелите с минерална вата са значително по-тежки – от 21,5 до над 28 кг/м² при стените. Това влияе на оразмеряването на носещата конструкция, на транспорта и на монтажа.

Пожарна безопасност

При някои PIR панели класът по реакция на огън зависи от дебелината – например SP2С PIR е B-s2,d0 при 80/40–120/80 мм и B-s1,d0 при 140/100 мм и повече. Ако проектът изисква определен клас, дебелината трябва да отговаря и на него. Когато се изисква негоримост (A2), изборът е панел с минерална вата.

Как да изберете правилната дебелина в 5 стъпки

Стъпка 1 – определете предназначението на сградата. Неотопляем навес, склад без отопление, отопляем цех, офис или жилищна сграда имат напълно различни изисквания. За навес дебелината е въпрос основно на носимоспособност и конденз, а за отопляема сграда – на енергийна ефективност.

Стъпка 2 – вземете целевата U-стойност от проекта. Проектантът по част „Енергийна ефективност“ определя максималния коефициент на топлопреминаване за стените и покрива. Изберете най-тънкия панел, чиято U-стойност е равна на целевата или по-ниска.

Стъпка 3 – проверете разстоянието между столиците и натоварванията. Сравнете избраната дебелина с таблиците за натоварване – снег, вятър и собствено тегло. Ако панелът не преминава отвора, увеличете дебелината или сгъстете столиците.

Стъпка 4 – съобразете пожарните изисквания. Проверете изисквания клас по реакция на огън и, ако е нужно, огнеустойчивост. Те могат да наложат минерална вата или по-голяма дебелина на PIR панела.

Стъпка 5 – определете дължините. Измерете скатовете и стените и определете дължините така, че да избегнете напречни снадки, като съобразите транспорта. При покривите дължината зависи и от наклона – вижте нашата статия наклон на покрив с термопанели.

Практичен съвет: не избирайте дебелината само по цената на квадратен метър. По-тънкият панел е по-евтин при покупката, но разликата в отоплението и охлаждането за 20–30 години експлоатация обикновено е многократно по-голяма.

Ориентировъчни размери на термопанели по тип сграда

Таблицата показва типични размери на термопанели за различни сгради. Тя е ориентир за първоначален разговор, а не заместител на проекта:

Тип сграда	Стени	Покрив
Навес, открит склад, гараж без отопление	40–60 мм	30–60 мм или 80/40
Склад с минимално отопление	60–80 мм PIR	100/60–120/80
Отопляем цех, сервиз, търговски обект	80–100 мм PIR или 120–160 мм мин. вата	120/80–160/120 PIR или 140/100–190/150 мин. вата
Сграда с високи изисквания за енергийна ефективност	100 мм PIR и повече	160/120–210/170 PIR
Сграда с изискване за негоримост	Минерална вата 100–160 мм	Минерална вата 140/100–190/150

Размери на термопанели тип керемида

Покривният панел тип керемида има свои специфични размери. Полезната му ширина също е 1000 мм, но дължината не е произволна: тя се поръчва със стъпка 350 мм – от 1,75 до 14 м, защото всеки ред „керемиди“ трябва да завършва на еднакво място при стрехата и билото. Дебелините са от 40 до 90 мм, а U-стойността – от 0,52 при 40 мм до 0,25 при 90 мм.

Това означава, че при панела тип керемида размери на термопанели се съобразяват още при проектирането на покрива. Дължината на ската трябва да бъде кратна на 350 мм плюс козирката, иначе последният ред се реже и губи вида си. Напокриване на тези панели не се препоръчва, затова дължината на ската трябва да се покрие с един панел.

Как да изчислите колко термопанели Ви трябват

След като сте избрали размери на термопанели, количеството се изчислява лесно. За покрив:

• Брой панели на скат = дължината на стрехата ÷ полезната ширина (1 м), закръглено нагоре.
• Дължина на панела = дължината на ската по наклона + козирката на стрехата.
• Площ за поръчка = брой панели × дължина × 1 м.

Пример: хале с дължина 36 м и двускатен покрив със скат 10,04 м по наклона и козирка 0,15 м. На скат са нужни 36 панела с дължина 10,19 м, а за двата ската – 72 панела или около 734 м². За стените изчислението е аналогично: периметърът се дели на полезната ширина, а дължината на панела е височината на стената при вертикален монтаж.

Към количеството добавете отворите – врати, прозорци и секционни врати се изрязват от панелите, но при малки отвори изрязаният материал обикновено не се приспада. Окончателната спецификация с точните размери на термопанели и обшивките се изготвя по чертежите.

Термопанели 20 мм и сандвич панели 2 см – има ли ги?

Термопанели 20 мм често се търсят за навеси, бараки и фургони. В стандартната гама, която предлагаме, най-тънките панели са 30–40 мм – например панелът тип керемида започва от 40 мм, а покривният PIR – от 80/40. Причината е, че при 2 см сърцевина панелът има твърде малка твърдост и почти никаква топлоизолация. Сандвич панел 2 см би изисквал много гъсти столици, а U-стойността му би била около 1 W/m²K – няколко пъти по-лоша от тази на 100 мм панел.

Ако Ви трябва само защита от дъжд без изолация, по-подходящ и по-евтин избор е единична профилна ламарина. Ако искате поне минимална изолация и защита от конденз, изберете най-тънкия термопанел – 30–40 мм – и запитайте за точната наличност.

Сандвич панели 10 см – кога са правилният избор

Сандвич панели 10 см (100 мм) са един от най-поръчваните размери на термопанели за отопляеми сгради. Какво означава „10 см“ обаче зависи от вида на панела:

• Стенен PIR панел 100 мм – U = 0,21 W/m²K. Много добра топлоизолация за отопляем цех или склад.
• Стенен панел с минерална вата 100 мм – U = 0,43 W/m²K. Негорим, но изолира около два пъти по-слабо от PIR със същата дебелина.
• Покривен PIR панел 140/100 – 100 мм сърцевина между гребените и U = 0,20 W/m²K.
• Покривен PIR панел 100/60 – „100 мм“ обща височина, но само 60 мм сърцевина и U = 0,32 W/m²K.

Затова, когато питате за „сандвич панели 10 см“ или за други размери на термопанели, уточнете дали става дума за стена или покрив, каква е сърцевината и дали 10 см са общата височина или дебелината на изолацията.

Чести грешки при избора на размери на термопанели

1. Сравняване на различни дебелини при покривните панели. Една оферта е за 100/60, друга за 140/100 – и двете са „100 мм“.
2. Изчисляване на количеството по общата ширина. Правилно е по полезната ширина от 1000 мм.
3. Избор само по U-стойност. Без проверка на натоварванията и разстоянието между столиците панелът може да се окаже твърде тънък за снега.
4. Неотчитане на пожарните изисквания. Избран е PIR, а проектът изисква негорим материал.
5. Дължини, несъобразени с транспорта. Панели над 13,6 м изискват специален транспорт, който трябва да се планира предварително.

Често задавани въпроси

Заключение

Правилните размери на термопанели се избират в определен ред: първо предназначение и целева U-стойност, после проверка на натоварванията и пожарните изисквания и накрая дължини, съобразени с транспорта и наклона на покрива. Внимавайте при сравняване на оферти за покривни панели – записът „80/40“ или „140/100“ казва много повече от едно-единствено число. Ако не сте сигурни коя дебелина е подходяща, изпратете ни размерите на сградата и предназначението ѝ.

За повече технически данни за оразмеряване Ruukki предлага и онлайн инструменти и документация за покривни сандвич панели.

Нужна Ви е оферта за конкретни размери на термопанели? Изпратете ни плана на сградата, предназначението и местоположението – ще Ви предложим подходяща дебелина, сърцевина и дължини без излишни снадки.
